    บ้าน / ข่าว / ข่าวอุตสาหกรรม / อุปกรณ์เผาเร่งปฏิกิริยาแบบเก็บความร้อน LQ-RCO ใช้บำบัดสารอินทรีย์ระเหยง่าย (VOC) คืออะไร

อุปกรณ์เผาเร่งปฏิกิริยาแบบเก็บความร้อน LQ-RCO ใช้บำบัดสารอินทรีย์ระเหยง่าย (VOC) คืออะไร

อุปกรณ์เผาเร่งปฏิกิริยาเก็บความร้อนแบบ LQ-RCO ได้รับการออกแบบมาเพื่อทำอะไร

อุปกรณ์เตาเผาแบบเร่งปฏิกิริยาเก็บความร้อน LQ-RCO เป็นอุตสาหกรรม การบำบัดด้วยสาร VOC อุปกรณ์ที่สร้างขึ้นเพื่อสลายสารประกอบอินทรีย์ในไอเสียของโรงงานให้เป็นคาร์บอนไดออกไซด์และไอน้ำผ่านกระบวนการออกซิไดเซอร์ตัวเร่งปฏิกิริยาที่สร้างใหม่ พูดง่ายๆ ก็คือ ระบบจะดึงก๊าซเสียที่มีตัวทำละลายหรือมีกลิ่นฉุน เพิ่มอุณหภูมิด้วยความช่วยเหลือจากความร้อนที่สะสมไว้แทนที่จะใช้เชื้อเพลิงสดเป็นส่วนใหญ่ ส่งกระแสผ่านตัวเร่งปฏิกิริยาเบดที่อุณหภูมิปฏิกิริยาปานกลาง และปล่อยกระแสก๊าซที่ผ่านการบำบัดซึ่งมีสารประกอบอินทรีย์ระเหยง่ายน้อยกว่ากระแสทางเข้ามาก เตาเผาเก็บความร้อนประเภทนี้มักติดตั้งไว้ท้ายท่อพ่นสี เตาอบ แท่นพิมพ์ และเครื่องปฏิกรณ์เคมี ซึ่งต้องมีการบำบัดก๊าซเสียอย่างต่อเนื่อง

เป็นชิ้น อุปกรณ์เตาเผา ตัวเร่งปฏิกิริยาที่เกิดใหม่ LQ-RCO ผสมผสานตัวเร่งปฏิกิริยาออกซิเดชันที่อุณหภูมิต่ำเข้ากับเทคโนโลยีกักเก็บความร้อนเซรามิก การจับคู่นี้ช่วยให้หน่วยสามารถกู้คืนความร้อนจากปฏิกิริยาส่วนใหญ่กลับมาใช้ใหม่เพื่ออุ่นก๊าซเสียที่เข้ามา ซึ่งจะช่วยลดความต้องการเชื้อเพลิงเสริมหรือความร้อนไฟฟ้า และลดอุณหภูมิของก๊าซที่ออกจากปล่อง อุปกรณ์ที่แสดงด้านล่างนี้คือการติดตั้งอุปกรณ์เตาเผาเร่งปฏิกิริยาเก็บความร้อนแบบ LQ-RCO ที่เป็นตัวแทน โดยมีตัวเรือน แผงตรวจสอบ และท่อเชื่อมต่อที่มองเห็นได้จากภายนอก

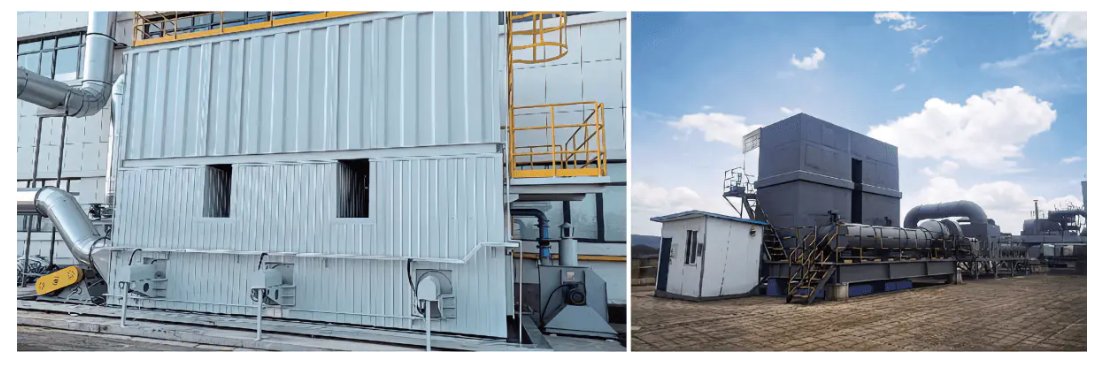

LQ-RCO heat-storage catalytic incineration equipment installed at a customer site

รูปที่ 1 อุปกรณ์เผาเร่งปฏิกิริยาเก็บความร้อนแบบ LQ-RCO บนไซต์งาน แสดงด้วยตัวเครื่องที่หุ้มฉนวนทางด้านซ้าย และอุปกรณ์ที่ติดตั้งพร้อมท่อเชื่อมต่อทางด้านขวา

หลักการทำงานของตัวออกซิไดเซอร์ความร้อนเบื้องหลังระบบ RCO

การทำความเข้าใจหลักการทำงานของตัวออกซิไดเซอร์ความร้อนของระบบ RCO เริ่มต้นด้วยลำดับการเริ่มต้นระบบ ก่อนที่จะเชื่อมต่อก๊าซเสียเข้ากับอุปกรณ์ ห้องทำความร้อนและเตียงเก็บความร้อนเซรามิกจะถูกอุ่นด้วยระบบไฟฟ้า เมื่อถึงอุณหภูมิที่ตั้งไว้ แหล่งก๊าซเสียจะถูกเปิดออก และพัดลมที่ตรงกันจะดึงก๊าซเข้าไปในตัวเครื่อง กระแสที่ไหลเข้ามาจะแลกเปลี่ยนความร้อนกับตัวเซรามิกเก็บความร้อนที่อุ่นไว้ก่อน โดยรับอุณหภูมิที่เพิ่มขึ้นครั้งแรก จากนั้นเข้าสู่โซนทำความร้อนเพื่อเพิ่มอุณหภูมิครั้งที่สองจนกว่าจะถึงระดับที่จำเป็นสำหรับปฏิกิริยาตัวเร่งปฏิกิริยา

จากนั้น ก๊าซจะเข้าสู่ห้องตัวเร่งปฏิกิริยา ซึ่งสารประกอบอินทรีย์จะทำปฏิกิริยาเหนือตัวเร่งปฏิกิริยาเพื่อสร้างคาร์บอนไดออกไซด์และน้ำพร้อมทั้งปล่อยพลังงานความร้อนออกมา ก๊าซสะอาดที่ผ่านการบำบัดแล้วจะส่งส่วนหนึ่งของความร้อนนั้นกลับไปยังตัวเซรามิกเก็บความร้อนที่สอง ก่อนที่พัดลมจะระบายออกไป เทอร์โมคัปเปิลทางเข้าที่ด้านพัดลมดูดอากาศจะตรวจสอบอุณหภูมิของแก๊สอย่างต่อเนื่อง และเมื่อถึงจุดที่ตั้งไว้ วาล์วสวิตชิ่งจะเปลี่ยนตำแหน่ง เพื่อให้กระแสก๊าซเสียและห้องสลับกระแสก๊าซสะอาด วงจรการสร้างใหม่นี้จะเกิดซ้ำอย่างต่อเนื่อง ซึ่งเป็นแนวคิดหลักเบื้องหลังตัวเร่งปฏิกิริยาเชิงเร่งปฏิกิริยาที่เกิดใหม่ทุกตัว และยังเป็นสาเหตุที่บางครั้งเทคโนโลยีถูกจัดกลุ่มร่วมกับตัวออกซิไดเซอร์ความร้อนที่เกิดใหม่ในการอ้างอิงไดอะแกรมตัวออกซิไดเซอร์ความร้อนทั่วไป แม้ว่าทั้งสองจะใช้อุณหภูมิปฏิกิริยาต่างกันก็ตาม

ห้องเก็บความร้อน 1 ห้องเก็บความร้อน 2 ห้องเร่งปฏิกิริยา วาล์วทางเข้าก๊าซเสีย แฟน 1 การปล่อยก๊าซที่สะอาด แฟน 2 สวิตชิ่งวาล์ว เทอร์โมคัปเปิ้ล

รูปที่ 2 มุมมองสามมิติที่เรียบง่ายของตัวเรือนระบบ RCO โดยมีห้องเร่งปฏิกิริยา ห้องเก็บความร้อนคู่ วาล์วทางเข้าและสวิตช์ เทอร์โมคัปเปิล และตำแหน่งพัดลมที่มีป้ายกำกับเพื่อใช้อ้างอิง

กระบวนการสลับสองห้องและวงจรการนำความร้อนกลับมาใช้ใหม่

การออกแบบเตาเผาแบบเร่งปฏิกิริยาส่วนใหญ่ประเภทนี้ทำงานบนห้องเก็บความร้อนสองห้องซึ่งจะผลัดกันดูดซับและปล่อยความร้อน และ LQ-RCO ยังสามารถกำหนดค่าด้วยห้องสามห้องได้เมื่อต้องการเป้าหมายประสิทธิภาพการทำให้บริสุทธิ์ที่สูงขึ้น ในสิ่งที่เรียกว่ากระบวนการที่ 1 ห้องแรกจะดูดซับความร้อนจากก๊าซไอเสียที่เข้ามา ในขณะที่ห้องที่สองจะปล่อยความร้อนที่สะสมไว้ออกมาเมื่อก๊าซสะอาดไหลผ่านออกไป หลังจากที่วาล์วสวิตชิ่งเปลี่ยนตำแหน่ง บทบาทจะกลับกันในกระบวนการที่ 2 ห้องแรกจะปล่อยความร้อนที่เก็บไว้ในขณะที่ห้องที่สองเริ่มดูดซับความร้อนจากก๊าซไอเสียที่เข้ามาชุดถัดไป ห้องเร่งปฏิกิริยาตั้งอยู่ระหว่างห้องเก็บความร้อนทั้งสองห้อง และเป็นจุดที่การสลายตัวของตัวเร่งปฏิกิริยาที่แท้จริงของสารประกอบอินทรีย์เกิดขึ้นในทั้งสองกระบวนการ

ตารางที่ 1. สถานะของห้องเพาะเลี้ยงในแต่ละครึ่งรอบของรอบการสลับแบบรีเจนเนอเรชั่น
เวที กระบวนการที่ 1 กระบวนการที่ 2
ห้องแรก ดูดซับความร้อนจากก๊าซไอเสียที่เข้ามา ปล่อยความร้อนที่สะสมไว้ออกมาเมื่อก๊าซสะอาดถูกปล่อยออกมา
ห้องที่สอง ปล่อยความร้อนที่สะสมไว้ออกมาเมื่อก๊าซสะอาดถูกปล่อยออกมา ดูดซับความร้อนจากก๊าซไอเสียที่เข้ามา
ห้องเร่งปฏิกิริยา การสลายตัวเร่งปฏิกิริยาของสารประกอบอินทรีย์ การสลายตัวเร่งปฏิกิริยาของสารประกอบอินทรีย์

ประสิทธิภาพการทำให้บริสุทธิ์ RCO การใช้พลังงาน และประสิทธิภาพการปล่อยมลพิษ

เนื่องจากตัวเร่งปฏิกิริยาลดอุณหภูมิที่จำเป็นสำหรับการออกซิเดชั่น ระบบการเผาไหม้ตัวเร่งปฏิกิริยา LQ-RCO มักจะทำปฏิกิริยาที่ 250°C ถึง 500°C ซึ่งต่ำกว่าอุณหภูมิมาก ตัวออกซิไดเซอร์ความร้อนด้วยเปลวไฟแบบเปิดจำเป็นต้องได้รับผลการทำลายล้างเช่นเดียวกัน การทำงานในช่วงอุณหภูมิที่ต่ำกว่านี้ยังเป็นสาเหตุที่ทำให้อุปกรณ์ถูกอธิบายว่าเป็นระบบออกซิเดชันที่อุณหภูมิต่ำ และเป็นเหตุผลหนึ่งที่ทำให้การก่อตัวของไนโตรเจนออกไซด์ยังคงต่ำเมื่อเทียบกับวิธีการเผาไหม้ที่อุณหภูมิสูง ตามเอกสารข้อมูลจำเพาะของผู้ผลิต โดยทั่วไปการกำหนดค่า RCO แบบสองห้องจะมีประสิทธิภาพในการทำให้บริสุทธิ์อยู่ที่ประมาณ 95 เปอร์เซ็นต์ ในขณะที่การกำหนดค่าแบบสามห้องสามารถเข้าถึงได้ มากกว่าร้อยละ 98 และชุดอุปกรณ์โดยรวมได้รับการจัดอันดับที่ ร้อยละ 99 หรือสูงกว่า ประสิทธิภาพการทำให้บริสุทธิ์ภายใต้เงื่อนไขการทดสอบมาตรฐาน ประสิทธิภาพการนำความร้อนกลับมาใช้ใหม่ ซึ่งสะท้อนถึงปริมาณความร้อนจากปฏิกิริยาที่ถูกนำมาใช้ซ้ำเพื่ออุ่นแก๊สที่เข้ามา แทนที่จะสูญเสียสแต็กตัวออกซิไดเซอร์ความร้อน โดยทั่วไปจะสูงถึงมากกว่า 95 เปอร์เซ็นต์ และการใช้พลังงานอาจต่ำถึง 8 วัตต์-ชั่วโมงต่อก๊าซที่ผ่านการบำบัดปกติลูกบาศก์เมตร

0% 25% 50% 75% 100% การกำหนดค่า RCO สองห้อง 95% การกำหนดค่า RCO แบบสามห้อง 98%

แผนภูมิด้านบนเปรียบเทียบประสิทธิภาพการทำให้บริสุทธิ์โดยทั่วไประหว่างการจัดการ RCO แบบสองห้องและแบบสามห้อง การเพิ่มห้องเก็บความร้อนห้องที่สามช่วยให้กระแสก๊าซไหลผ่านเตียงหมุนเวียนเพิ่มเติม ซึ่งเป็นเหตุผลว่าทำไมรูปแบบสามห้องมีแนวโน้มที่จะโพสต์ตัวเลขที่มีประสิทธิภาพสูงกว่าในหน้าที่การบำบัดก๊าซเสียเดียวกัน ความแตกต่างนี้มีความสำคัญมากที่สุดเมื่อโรงงานต้องเผชิญกับขีดจำกัดการปล่อยก๊าซของเสียอินทรีย์ที่เข้มงวด หรือเมื่อความเข้มข้นของไอตัวทำละลายขาเข้าค่อนข้างสูง สำหรับการใช้งานที่เบากว่า ระบบ RCO แบบสองห้องยังคงสามารถตอบสนองข้อกำหนดการบำบัดก๊าซเสียส่วนใหญ่ในภูมิภาคได้อย่างสะดวกสบาย ในขณะเดียวกันก็รักษาพื้นที่ของอุปกรณ์และปริมาณการจัดเก็บความร้อนเซรามิกให้น้อยลง โดยทั่วไปการเลือกระหว่างการกำหนดค่าทั้งสองจะเป็นความสมดุลระหว่างประสิทธิภาพการทำให้บริสุทธิ์ที่ต้องการ พื้นที่ติดตั้งที่มีอยู่ และคุณลักษณะของกระแสก๊าซเสียเฉพาะที่กำลังบำบัด

ตัวออกซิไดเซอร์ความร้อน vs เตาเผาขยะ vs แสงแฟลร์: ตำแหน่งที่ตัวเร่งปฏิกิริยาออกซิเดชันพอดี

ตัวออกซิไดเซอร์ความร้อนกับเตาเผาขยะ

ในภาษาพืชในชีวิตประจำวัน คำว่าตัวออกซิไดเซอร์ความร้อนและเตาเผามักจะถูกใช้อย่างหลวมๆ สำหรับอุปกรณ์ตระกูลเดียวกันที่ใช้ความร้อนในการทำลายไอระเหยของสารอินทรีย์ ความแตกต่างในทางปฏิบัติมักขึ้นอยู่กับอุณหภูมิและการใช้ตัวเร่งปฏิกิริยา เตาเผาทั่วไปหรือตัวออกซิไดเซอร์ความร้อนที่เกิดใหม่มักจะอาศัยความร้อนเพียงอย่างเดียวและต้องการอุณหภูมิห้องที่สูงขึ้น ซึ่งมักจะอยู่ในช่วง 700°C ถึง 800°C หรือมากกว่า เพื่อทำลายภาระอินทรีย์แบบเดียวกับที่เตาเผาแบบเร่งปฏิกิริยา RCO สามารถบำบัดได้ที่อุณหภูมิ 300°C ถึง 500°C เตาเผาก๊าซกรดเป็นหมวดหมู่ที่เกี่ยวข้องซึ่งสร้างขึ้นด้วยวัสดุที่ทนทานต่อการกัดกร่อนสำหรับกระแสที่ก่อให้เกิดผลพลอยได้ที่เป็นกรดในระหว่างการเผาไหม้ และโดยปกติยังคงขึ้นอยู่กับการทำลายล้างด้วยความร้อนบริสุทธิ์มากกว่าตัวเร่งปฏิกิริยา

ตัวออกซิไดเซอร์ความร้อนกับแสงแฟลร์

โดยทั่วไปแฟลร์จะใช้สำหรับกระแสก๊าซที่มีปริมาตรสูงเป็นระยะๆ หรือเพื่อบรรเทาความปลอดภัย แทนที่จะเป็นไอตัวทำละลายที่มีความเข้มข้นต่ำอย่างต่อเนื่อง และไม่ค่อยรวมการนำความร้อนกลับมาใช้ใหม่ ในทางตรงกันข้าม ตัวออกซิไดเซอร์เชิงความร้อนแบบปฏิรูปใหม่หรือระบบ RCO นั้นถูกสร้างขึ้นเพื่อการบำบัดก๊าซเสียตามหน้าที่อย่างต่อเนื่อง และจับคู่กับการกักเก็บความร้อน เพื่อให้พลังงานปฏิกิริยาส่วนใหญ่ถูกนำกลับมาใช้ใหม่ แทนที่จะปล่อยออกสู่บรรยากาศโดยตรง นี่เป็นส่วนหนึ่งของเหตุผลว่าทำไมอุปกรณ์ตัวเร่งปฏิกิริยาออกซิไดเซอร์จึงถูกเลือกโดยทั่วไปสำหรับไลน์การพ่นสีในสภาวะคงตัว ไอเสียจากการผลิต PCB และหน้าที่ในการบำบัดก๊าซเสียอินทรีย์อย่างต่อเนื่องที่คล้ายกัน ในขณะที่เปลวไฟยังคงพบเห็นได้ทั่วไปมากขึ้นสำหรับการบรรเทาก๊าซเป็นครั้งคราวหรือฉุกเฉิน

การดำเนินงานที่ต่ำกว่า ความต้องการอุณหภูมิ พลังงาน ประสิทธิภาพ การก่อตัวของ NOx การควบคุม กะทัดรัด รอยเท้า ความร้อน การกู้คืน ตัวเร่งปฏิกิริยาออกซิไดซ์ (RCO) ตัวออกซิไดซ์ความร้อนแบบปฏิรูป เปิดแฟลร์

แผนภูมิเรดาร์ด้านบนให้ภาพทั่วไปในเชิงคุณภาพว่าตัวเร่งปฏิกิริยาออกซิเดชันเป็นอย่างไรเมื่อเปรียบเทียบกับออกซิเดชันด้วยความร้อนเท่านั้น และแฟลร์ของคุณลักษณะห้าประการที่กล่าวถึงโดยทั่วไปในเอกสารทางอุตสาหกรรม ได้แก่ อุณหภูมิในการทำงานที่ต้องการ ประสิทธิภาพการใช้พลังงาน การควบคุมการก่อตัวของ NOx รอยเท้าของอุปกรณ์ และระดับการนำความร้อนกลับมาใช้ใหม่ การให้คะแนนเหล่านี้อธิบายรูปแบบเทคโนโลยีในวงกว้าง แทนที่จะรับประกันผลลัพธ์สำหรับไซต์เฉพาะใดๆ เนื่องจากผลลัพธ์ที่แท้จริงขึ้นอยู่กับองค์ประกอบของก๊าซเสีย อัตราการไหล และความเข้มข้นในโรงงานที่กำหนด ตัวเร่งปฏิกิริยาออกซิเดชันโดยทั่วไปต้องการอุณหภูมิปฏิกิริยาที่ต่ำกว่า และมีแนวโน้มที่จะแสดงการนำความร้อนกลับคืนมาได้มากขึ้นและการควบคุม NOx เมื่อเทียบกับแฟลร์ ซึ่งส่วนใหญ่แลกกับปริมาณการปล่อยก๊าซและการทำงานต่อเนื่องเพื่อความง่ายในการจัดการกับก๊าซที่ไม่สม่ำเสมอ ตัวออกซิไดเซอร์เชิงความร้อนแบบปฏิรูปใหม่ตั้งอยู่ระหว่างสองมิตินี้ส่วนใหญ่ เนื่องจากสามารถดึงความร้อนกลับคืนมาได้คล้ายกับระบบ RCO แต่ไม่มีการลดอุณหภูมิของปฏิกิริยาผ่านตัวเร่งปฏิกิริยา โดยทั่วไปวิศวกรจะใช้การเปรียบเทียบเช่นนี้เป็นจุดเริ่มต้น จากนั้นยืนยันเทคโนโลยีที่เหมาะสมด้วยการวิเคราะห์องค์ประกอบก๊าซเสียเฉพาะสำหรับสายการผลิตที่กำลังบำบัด

อาร์ซีโอ-10 ถึง อาร์ซีโอ-200: การปรับปริมาตรอากาศและพลังงานความร้อน

กลุ่มผลิตภัณฑ์อุปกรณ์ VOC ของ LQ-RCO ได้รับการจัดระเบียบเป็นรุ่นมาตรฐาน 12 รุ่น ตั้งแต่ อาร์ซีโอ-10 ไปจนถึง อาร์ซีโอ-200 เพื่อให้โรงงานสามารถจับคู่ปริมาณอากาศบำบัดกับปริมาณไอเสียจริงที่ไหลออกจากสายการผลิต แทนที่จะเพิ่มขนาดหรือลดขนาดหน่วย ปริมาตรอากาศบำบัดมีตั้งแต่ 1,000 ลูกบาศก์เมตรต่อชั่วโมง บนรุ่น อาร์ซีโอ-10 ที่เล็กที่สุดจนถึง 20,000 ลูกบาศก์เมตรต่อชั่วโมง ในรุ่น อาร์ซีโอ-200 และกำลังทำความร้อนมีระดับตั้งแต่ 30 กิโลวัตต์ถึง 300 กิโลวัตต์ในช่วงเดียวกัน ข้อกำหนดปริมาณอากาศอื่นๆ ที่อยู่นอกตารางมาตรฐานนี้สามารถออกแบบได้ตามคำขอ และสามารถเพิ่มการอุ่นเชื้อเพลิงล่วงหน้าได้เมื่อระบุไว้ในขณะที่ทำการสั่งซื้อ

0 5000 10000 15000 20000 RCO-10 อาร์ซีโอ-15 อาร์ซีโอ-20 อาร์ซีโอ-30 อาร์ซีโอ-40 อาร์ซีโอ-50 อาร์ซีโอ-60 อาร์ซีโอ-80 อาร์ซีโอ-100 อาร์ซีโอ-150 อาร์ซีโอ-180 อาร์ซีโอ-200 ปริมาณอากาศบำบัด (ลบ.ม./ชม.)

แผนภูมิเส้นนี้จะติดตามปริมาณอากาศสำหรับการบำบัดในรุ่น RCO มาตรฐานทั้ง 12 รุ่น และเส้นโค้งที่สูงขึ้นอย่างต่อเนื่องแสดงให้เห็นว่าซีรีส์รุ่นเป็นไปตามข้อกำหนดการไหลของไอเสียจริงอย่างใกล้ชิดเพียงใด แทนที่จะกระโดดในขั้นตอนขนาดใหญ่และยากต่อการจับคู่ สิ่งอำนวยความสะดวกที่มีบูธพ่นสีขนาดเล็กเพียงห้องเดียวอาจสามารถรองรับ RCO-10 หรือ อาร์ซีโอ-15 ในอัตรา 1,000 ถึง 1,500 ลูกบาศก์เมตรต่อชั่วโมง ในขณะที่การดำเนินการเคลือบหลายแนวขนาดใหญ่อาจต้องใช้ อาร์ซีโอ-60 หรือสูงกว่า เนื่องจากเส้นโค้งระหว่างรุ่นที่อยู่ติดกันค่อนข้างราบรื่น อัตราการไหลของไอเสียส่วนใหญ่ที่วัดระหว่างการสำรวจไซต์งานจึงสามารถจับคู่กับรุ่นมาตรฐานได้โดยไม่ต้องอาศัยการออกแบบที่กำหนดเองทั้งหมด การทำแผนที่แบบจำลองต่อการไหลประเภทนี้เป็นขั้นตอนแรกทั่วไปในการระบุระบบ RCO เนื่องจากปริมาณอากาศที่ใช้บำบัดจะกำหนดขนาดถัง การเลือกพัดลม และเส้นผ่านศูนย์กลางของท่อเป็นส่วนใหญ่ การจับคู่ปริมาตรอากาศอย่างถูกต้องยังส่งผลโดยตรงต่อการใช้พลังงาน เนื่องจากหน่วยขนาดใหญ่ที่ประมวลผลการไหลจริงที่น้อยกว่ามีแนวโน้มที่จะใช้พลังงานต่อหน่วยของก๊าซเสียที่ผ่านการบำบัดมากกว่าขนาดที่เหมาะสม

0 75 150 225 300 30 RCO-10 36 อาร์ซีโอ-15 42 อาร์ซีโอ-20 54 อาร์ซีโอ-30 65 อาร์ซีโอ-40 75 อาร์ซีโอ-50 90 อาร์ซีโอ-60 120 อาร์ซีโอ-80 150 อาร์ซีโอ-100 200 อาร์ซีโอ-150 250 อาร์ซีโอ-180 300 อาร์ซีโอ-200 ความร้อนing power (kW)

แผนภูมิคอลัมน์ด้านบนแสดงพลังงานความร้อนที่ติดตั้งสำหรับรุ่น RCO สิบสองรุ่นเดียวกัน ซึ่งเพิ่มขึ้นจาก 30 กิโลวัตต์ใน RCO-10 เป็น 300 กิโลวัตต์ใน RCO-200 พลังงานความร้อนส่วนใหญ่จะครอบคลุมถึงท่อความร้อนไฟฟ้าที่ใช้ในระหว่างการสตาร์ทและในช่วงเวลาที่ค่าความร้อนของก๊าซเสียไม่เพียงพอในตัวเองเพื่อรักษาอุณหภูมิของปฏิกิริยาตัวเร่งปฏิกิริยา เนื่องจากเซรามิกเบดเก็บความร้อนจะกู้คืนความร้อนจากปฏิกิริยาได้เป็นจำนวนมากเมื่อเครื่องถึงการทำงานที่มั่นคง โดยทั่วไปพลังงานความร้อนที่ติดตั้งไว้จึงจำเป็นต้องใช้เป็นช่วง ๆ เท่านั้น แทนที่จะใช้อย่างต่อเนื่อง โมเดลขนาดใหญ่ต้องการพลังงานความร้อนมากกว่าตามสัดส่วน สาเหตุหลักมาจากเซรามิกเก็บความร้อนและตัวเร่งปฏิกิริยาในปริมาณที่มากขึ้น ซึ่งต้องใช้พลังงานมากขึ้นในการทำให้อุณหภูมิเพิ่มขึ้นในระหว่างการสตาร์ทขณะเครื่องเย็น การตรวจสอบกราฟกำลังทำความร้อนนี้ควบคู่ไปกับกราฟปริมาตรอากาศบำบัด จะช่วยให้เห็นภาพแรกที่สมบูรณ์พอสมควรของทั้งความร้อนและความสามารถในการไหลที่จำเป็น ก่อนที่จะเข้าสู่การเลือกอุปกรณ์โดยละเอียด

ตารางที่ 2. ข้อมูลอ้างอิงการเลือกอุปกรณ์ LQ-RCO พารามิเตอร์มีไว้เพื่อการอ้างอิงเท่านั้น และสามารถปรับเปลี่ยนได้ตามความต้องการพิเศษ
พารามิเตอร์ RCO-10 อาร์ซีโอ-15 อาร์ซีโอ-20 อาร์ซีโอ-30 อาร์ซีโอ-40 อาร์ซีโอ-50 อาร์ซีโอ-60 อาร์ซีโอ-80 อาร์ซีโอ-100 อาร์ซีโอ-150 อาร์ซีโอ-180 อาร์ซีโอ-200
ปริมาณอากาศบำบัด (ลบ.ม./ชม.) 1000 1500 2000 3000 4000 5000 6000 8000 10000 15000 18000 20000
อุณหภูมิตัวเร่งปฏิกิริยา 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ 300-500°ซ
ประสิทธิภาพการทำให้บริสุทธิ์ 99% 99% 99% 99% 99% 99% 99% 99% 99% 99% 99% 99%
ความร้อน accumulator (L) 288 512 548 970 1160 1570 1800 2600 3200 4610 5410 6280
ปริมาณตัวเร่งปฏิกิริยา (L) 72 128 162 242 288 392 450 648 800 1160 1360 1570
ความร้อนing power (kW) 30 36 42 54 65 75 90 120 150 200 250 300
ความยาว L (มม.) 1350 1650 1800 2100 2300 2600 2700 3200 3500 4100 4400 4700
ความกว้าง ข (มม.) 1350 1650 1800 2100 2300 2600 2700 3200 3500 4100 4400 4700
ความสูง ส (มม.) 2600 2700 2800 3100 3200 3300 3500 4000 4500 5000 6000 6500
เส้นผ่านศูนย์กลางท่ออากาศ (มม.) 200 220 250 300 350 400 450 500 600 700 750 800

ใช้บันทึกย่อสองรายการทั่วทั้งตาราง ประการแรก ข้อกำหนดปริมาณอากาศที่อยู่นอกช่วงมาตรฐานนี้ยังคงสามารถออกแบบเป็นโครงการได้ เมื่ออัตราการไหลของไอเสียของโรงงานอยู่ระหว่างรุ่นมาตรฐานสองรุ่นหรือเกินระดับ RCO-200 ประการที่สอง รูปแบบป้องกันการระเบิดที่ใช้กับกลุ่มผลิตภัณฑ์ LQ-RCO คือการออกแบบแบบนูนซึ่งใช้โดยไม่คำนึงถึงรุ่นที่เลือก

อุตสาหกรรมที่ต้องพึ่งพาการบำบัดก๊าซเสียอินทรีย์ด้วย RCO

ความต้องการการบำบัดก๊าซเสียของตัวทำละลายแสดงให้เห็นในภาคการผลิตที่หลากหลาย และโดยทั่วไปกลุ่มอุปกรณ์ LQ-RCO จะถูกระบุทุกที่ที่สายการผลิตจะปล่อยไออินทรีย์ซึ่งจำเป็นต้องดักจับและบำบัดก่อนปล่อยออก แอปพลิเคชันทั่วไปมีดังต่อไปนี้

  1. การผลิตยานยนต์และเครื่องจักร ครอบคลุมถึงสายการผลิตการพ่นสีและเตาอบบ่ม ซึ่งสารเคลือบที่ใช้ตัวทำละลายจะปล่อยก๊าซเสียอินทรีย์ออกมา
  2. การผลิตทางอิเล็กทรอนิกส์ โดยเฉพาะก๊าซเสียอินทรีย์ที่เกิดขึ้นระหว่างการผลิตแผงวงจรพิมพ์
  3. การผลิตไฟฟ้า รวมถึงกระบวนการบำบัดฉนวนสำหรับลวดเคลือบ
  4. กระบวนการในอุตสาหกรรมเบา เช่น การทำรองเท้าและการเคลือบกาวที่สร้างก๊าซขยะอินทรีย์และกลิ่น
  5. การดำเนินการพิมพ์และการพิมพ์สี โดยที่หมึกที่ใช้ตัวทำละลายเป็นแหล่งก๊าซเสียทั่วไป
  6. กระบวนการทางโลหะและเหล็กกล้า การผลิตอิเล็กโทรดคาร์บอน การสังเคราะห์ทางเคมี เช่น การผลิต ABS และการกลั่นปิโตรเลียม ซึ่งทั้งหมดนี้สามารถสร้างก๊าซเสียอินทรีย์ที่ต้องใช้มาตรการควบคุม VOC ของโรงงานเคมี

ทั่วทั้งภาคส่วนเหล่านี้ หัวข้อทั่วไปคือกระแสไอเสียแบบต่อเนื่องหรือกึ่งต่อเนื่องที่มีเบนซีน คีโตน เอสเทอร์ แอลกอฮอล์ อีเทอร์ อัลดีไฮด์ ฟีนอล หรือสารประกอบอินทรีย์ที่คล้ายกันพร้อมกับกลิ่นทั่วไป นี่คือประเภทของโปรไฟล์ก๊าซเสียที่ตัวออกซิไดเซอร์ตัวเร่งปฏิกิริยา RCO โดยทั่วไปเหมาะสมที่จะบำบัด เนื่องจากตัวเร่งปฏิกิริยาเบดถูกเลือกให้ทำงานกับสารประกอบอินทรีย์ในตระกูลกว้างนี้ แทนที่จะเป็นตัวทำละลายเฉพาะตัวเดียว

เหตุใดโรงงานจึงเลือกตัวเร่งปฏิกิริยาออกซิไดซ์แบบรีเจนเนอเรชั่นสำหรับการควบคุมสารอินทรีย์ระเหยในอุตสาหกรรม

เมื่อโรงงานกำลังเปรียบเทียบตัวเลือกอุปกรณ์ควบคุมมลพิษทางอากาศสำหรับระบบบำบัดก๊าซไอเสียใหม่หรือที่ได้รับการอัพเกรด ตัวเร่งปฏิกิริยาเชิงเร่งปฏิกิริยาที่เกิดใหม่มีแนวโน้มที่จะเกิดขึ้นด้วยเหตุผลหลายประการที่สอดคล้องกัน การรวมกันของการเกิดออกซิเดชันที่อุณหภูมิต่ำและการเก็บความร้อนด้วยเซรามิกหมายความว่าพลังงานเสริมน้อยลงเป็นสิ่งจำเป็นในการรักษาปฏิกิริยาเมื่อหน่วยมีอุณหภูมิสูงขึ้น ซึ่งสะท้อนให้เห็นในตัวเลขการใช้พลังงานต่ำที่กล่าวถึงก่อนหน้านี้ การทำงานที่อุณหภูมิ 250°C ถึง 500°C แทนที่จะเป็นช่วงที่สูงกว่าซึ่งใช้โดยออกซิเดชันความร้อนบริสุทธิ์ ยังจำกัดการก่อตัวของ NOx อีกด้วย ช่วยให้อุปกรณ์ไม่มีระดับมลพิษทุติยภูมิภายใต้สภาวะการทำงานปกติ

  • ระบบอัตโนมัติระดับสูง โดยมีการสลับวาล์วและการควบคุมอุณหภูมิที่ควบคุมโดยระบบควบคุมมากกว่าการทำงานแบบแมนนวล
  • รุ่นโมดูลาร์มีตั้งแต่ RCO-10 ถึง RCO-200 ซึ่งรองรับการปรับขนาดระบบควบคุม VOC ในอุตสาหกรรมไปจนถึงการไหลของไอเสียจริง แทนที่จะเป็นหน่วยขนาดเดียวที่เหมาะกับทุกคน
  • การกำหนดค่าแบบสองห้องหรือสามห้องที่เป็นตัวเลือก ช่วยให้โรงงานสามารถกำหนดเป้าหมายระดับประสิทธิภาพการทำให้บริสุทธิ์ที่เฉพาะเจาะจงสำหรับหน้าที่ในการบำบัดก๊าซเสียอินทรีย์
  • เข้ากันได้กับสารประกอบอินทรีย์หลากหลายชนิด รวมถึงก๊าซเสียประเภทเบนซีน คีโตน เอสเทอร์ แอลกอฮอล์ อีเทอร์ อัลดีไฮด์ และฟีนอล และกลิ่นทั่วไป

เมื่อนำมารวมกัน คุณลักษณะเหล่านี้จึงเป็นเหตุผลว่าทำไมระบบการเผา VOC ที่สร้างขึ้นโดยใช้ตัวเร่งปฏิกิริยาออกซิเดชั่นแบบรีเจนเนอเรชั่นจึงมักถูกเลือกสำหรับความต้องการระบบบำบัดก๊าซไอเสียที่ต้องใช้งานอย่างต่อเนื่องในการตั้งค่าการเคลือบ อุปกรณ์อิเล็กทรอนิกส์ การพิมพ์ และการประมวลผลทางเคมี ซึ่งทั้งขีดจำกัดการปล่อยตามกฎระเบียบและต้นทุนการดำเนินงานในแต่ละวันของอุปกรณ์มีความสำคัญต่อโรงงาน

เกี่ยวกับ Lvquan Environmental Protection Engineering Technology Co., Ltd.

Lvquan Environmental Protection Engineering Technology Co., Ltd. ตั้งอยู่ในเมือง Gaoyou เมืองหยางโจว ซึ่งมักเรียกกันว่าประตูทางเหนือของมณฑลเจียงซู บริษัทเป็นองค์กรร่วมหุ้นที่ก่อตั้งขึ้นโดยความร่วมมือระหว่างผู้เชี่ยวชาญที่แต่ละคนมีมากกว่า 30 ปี มีประสบการณ์ในการออกแบบและผลิตอุปกรณ์ VOCs และดำเนินงานในฐานะผู้ผลิตอุปกรณ์วิศวกรรมการบำบัดก๊าซเสียอินทรีย์ VOCs โดยเฉพาะ

บริษัทมีทุนจดทะเบียนอยู่ที่ 22 ล้านหยวน โดยมีสินทรัพย์ถาวรใกล้เคียงกัน 40 ล้านหยวน และสินทรัพย์รวมใกล้เคียงกัน 60 ล้านหยวน . การผลิตเกิดขึ้นทั่วพื้นที่โรงงานประมาณ 9800 ตารางเมตร ซึ่งได้รับการสนับสนุนมากกว่า 200 ชุด ของอุปกรณ์เครื่องจักรต่างๆ และทีมงานประมาณ พนักงาน 120 คน โดยมีกำลังการผลิตประมาณปีละประมาณ 100 ล้านหยวน . การผลิตภายในองค์กรในระดับนี้สนับสนุนการผลิตอุปกรณ์เตาเผาแบบเร่งปฏิกิริยาเพื่อกักเก็บความร้อน ซึ่งรวมถึงซีรีส์ LQ-RCO ที่อธิบายไว้ในบทความนี้ ตั้งแต่ตัวเรือนโครงสร้างไปจนถึงการประกอบและการทดสอบขั้นสุดท้าย

คำถามที่พบบ่อย

ไตรมาสที่ 1 ตัวเร่งปฏิกิริยาออกซิเดชันแบบรีเจนเนอเรทีฟใช้ทำอะไร?

ปฏิกิริยาออกซิเดชันของตัวเร่งปฏิกิริยาแบบรีเจนเนอเรชั่นใช้ในการบำบัดก๊าซเสียอินทรีย์จากไอเสียทางอุตสาหกรรม โดยเปลี่ยนสารประกอบอินทรีย์ระเหยง่ายให้เป็นคาร์บอนไดออกไซด์และน้ำผ่านตัวเร่งปฏิกิริยาเบดรวมกับการเก็บความร้อนแบบเซรามิก ซึ่งจะช่วยลดพลังงานที่จำเป็นในการรักษาปฏิกิริยาไว้

ไตรมาสที่ 2 อะไรคือความแตกต่างระหว่างระบบ RCO และตัวออกซิไดเซอร์ความร้อนแบบรีเจนเนอเรชั่น?

ระบบ RCO ใช้ตัวเร่งปฏิกิริยาเพื่อลดอุณหภูมิปฏิกิริยาที่ต้องการ ซึ่งโดยทั่วไปจะอยู่ที่ประมาณ 300°C ถึง 500°C ในขณะที่ตัวออกซิไดเซอร์ความร้อนที่สร้างใหม่โดยทั่วไปอาศัยความร้อนเพียงอย่างเดียวและต้องการอุณหภูมิห้องที่สูงขึ้นเพื่อให้ได้ผลลัพธ์การทำลายล้างที่เทียบเคียงได้

ไตรมาสที่ 3 อุปกรณ์ LQ-RCO ทำงานที่อุณหภูมิเร่งปฏิกิริยาเท่าใด

โดยทั่วไป ห้องเร่งปฏิกิริยา LQ-RCO จะทำงานที่อุณหภูมิระหว่าง 300°C ถึง 500°C ซึ่งเป็นช่วงอุณหภูมิที่จำเป็นสำหรับปฏิกิริยาการสลายตัวของตัวเร่งปฏิกิริยาที่ก่อให้เกิดคาร์บอนไดออกไซด์และน้ำจากสารประกอบอินทรีย์ในก๊าซเสีย

ไตรมาสที่ 4 วาล์วสวิตชิ่งส่งผลต่อการบำบัดก๊าซเสียอย่างไร

วาล์วสวิตชิ่งจะเปลี่ยนเส้นทางการไหลเมื่อเทอร์โมคัปเปิลทางเข้าของพัดลมดูดอากาศยืนยันว่าถึงอุณหภูมิที่ตั้งไว้แล้ว โดยจะส่งก๊าซเสียเข้าไปในห้องเพาะเลี้ยงซึ่งก่อนหน้านี้ปล่อยความร้อนไปยังก๊าซสะอาด ซึ่งช่วยให้วงจรการสร้างใหม่ทำงานอย่างต่อเนื่อง

คำถามที่ 5 สามารถปรับแต่งอุปกรณ์ LQ-RCO ให้เหมาะกับปริมาณลมเฉพาะได้หรือไม่

ใช่ ช่วงรุ่นมาตรฐานครอบคลุม 1,000 ถึง 20,000 ลูกบาศก์เมตรต่อชั่วโมงในสิบสองรุ่น และข้อกำหนดปริมาณอากาศที่อยู่นอกช่วงนี้สามารถออกแบบแยกกันโดยอิงตามการไหลของไอเสียจริงของโรงงาน
