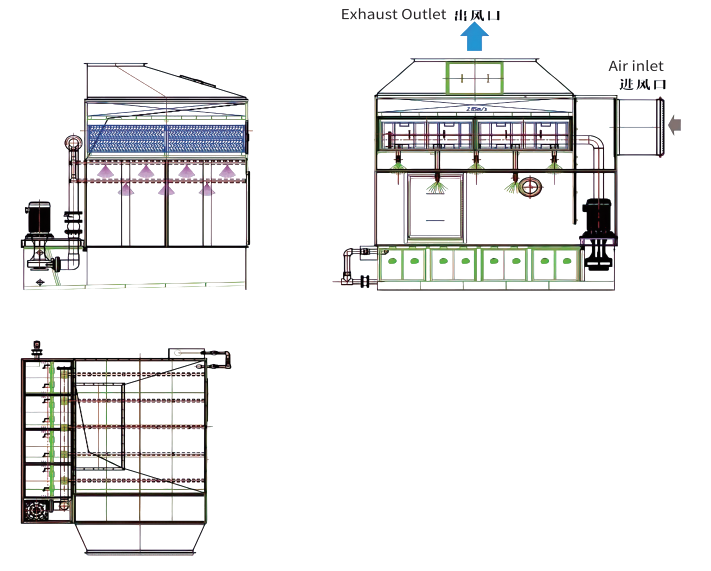

รูปแบบโครงสร้าง
หลักการทำงาน
ตู้สเปรย์แนวนอนติดตั้งม่านน้ำสองตัวภายใน ครั้งแรกคือแผ่นสแตนเลสสตีลสี่เหลี่ยมสี่เหลี่ยมและที่สองคือแผ่นสแตนเลสที่ไม่มีรูพรุน น้ำเข้ามาจากรางน้ำเหนือแผ่นม่านน้ำและสร้างฟิล์มน้ำที่ไหลจากบนลงล่างบนแผ่นสแตนเลส ก๊าซไอเสียเข้าสู่จุดสิ้นสุดของตัวเก็บฝุ่นและชนกับฟิล์มน้ำไหลลงบนแผ่นสแตนเลส ก๊าซที่มีฝุ่นถูกดักจับและติดอยู่กับฟิล์มน้ำเปียกและอนุภาคฝุ่นไหลลงไปที่ถาดน้ำที่ด้านล่างของตัวเก็บฝุ่นด้วยน้ำ หลังจากชนกับแผ่นม่านน้ำที่สองก๊าซไอเสียจะกระทบน้ำในส่วนล่างของแผ่นม่านน้ำและไหลเวียน อนุภาคฝุ่นขนาดใหญ่บางแห่งตั้งอยู่ในถาดน้ำโดยตรง จากนั้นก๊าซที่มีฝุ่นผ่านช่องสัญญาณ S-image ด้วยความเร็วสูงและกวนหยดน้ำจำนวนมากทำให้ฝุ่นสัมผัสกับหยดน้ำอย่างเต็มที่และกำจัดปริมาณฝุ่นในก๊าซ วิธีนี้สามารถบรรลุประสิทธิภาพการกำจัดฝุ่นมากกว่า 85% สำหรับอนุภาคและฝุ่นที่สูงกว่า5μm
ลักษณะเฉพาะ

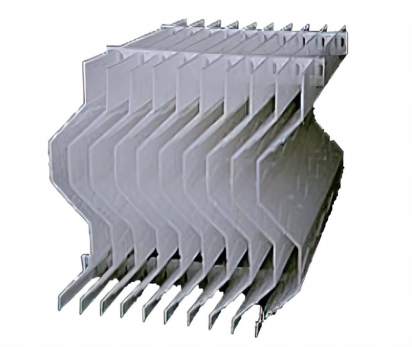

หลังจากกำจัดฝุ่นตัวคั่นน้ำก๊าซที่เต้าเสียบจะกำจัดความชื้นในก๊าซ ก๊าซไอเสียผ่านช่องทางโค้งของ demister และภายใต้การกระทำของแรงเฉื่อยและแรงโน้มถ่วงหยดของเหลวที่ดำเนินการในการไหลของก๊าซจะถูกแยกออก หลังจากกำจัดฝุ่นละอองก๊าซไอเสียจะไหลผ่าน DeMister ด้วยความเร็วที่แน่นอนและก๊าซไอเสียจะเปลี่ยนทิศทางอย่างรวดเร็วและต่อเนื่อง เนื่องจากแรงเหวี่ยงและความเฉื่อยหมอกลดลงในก๊าซไอเสียชนกับใบมีด demister และถูกรวบรวม หยดน้ำหมอกจะถูกรวบรวมเพื่อสร้างกระแสน้ำและตกลงไปที่ถาดเก็บน้ำด้านล่างภายใต้การกระทำของแรงโน้มถ่วงบรรลุการแยกก๊าซของเหลวเพื่อให้แน่ใจว่าก๊าซไอเสียไหลผ่าน demister ตรงตามข้อกำหนดการตกตะกอนและถูกปล่อยออกมา

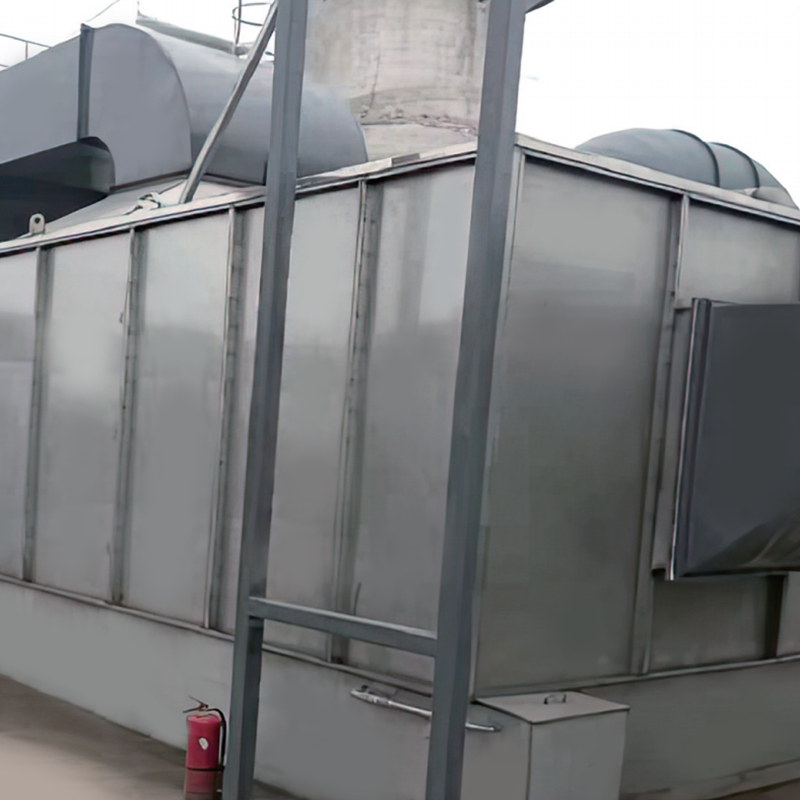

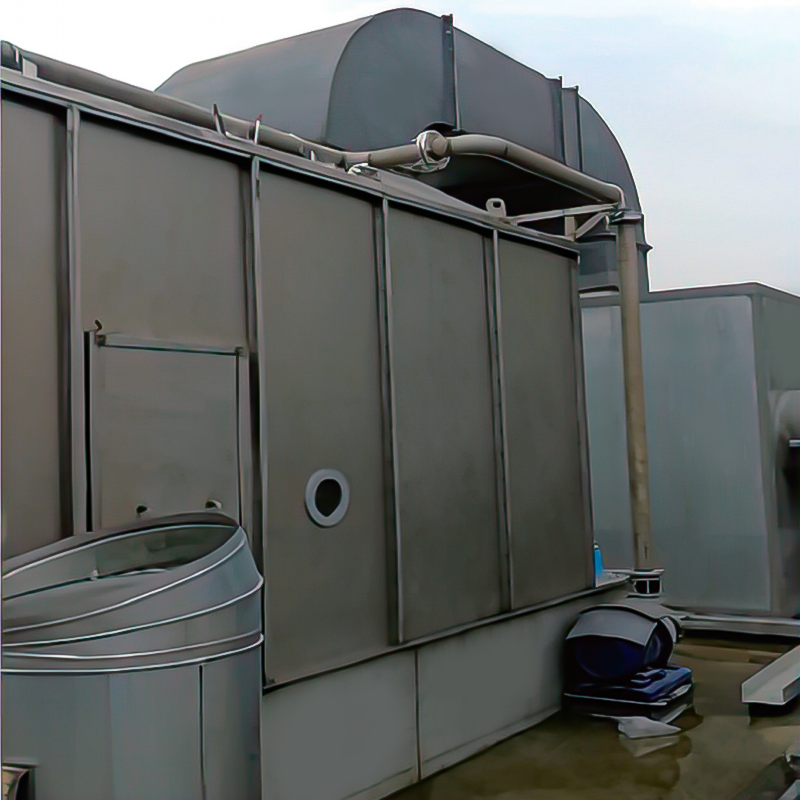

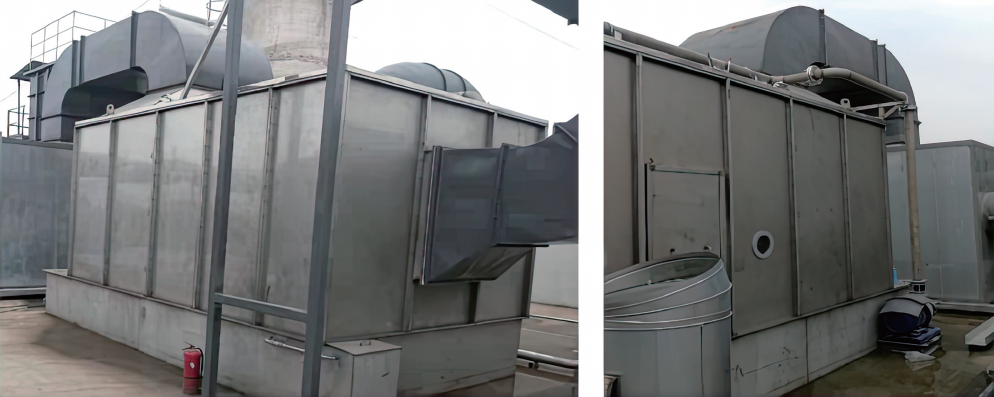

เมื่อเทียบกับหอกำจัดฝุ่นสเปรย์แนวตั้งสเปรย์แนวนอน (ม่านน้ำ) ตู้กำจัดฝุ่นมีข้อได้เปรียบของการบำรุงรักษาที่สะดวกและวิธีการกำจัดฝุ่นต่างๆ ตู้กำจัดฝุ่นนี้ใช้การกำจัดฝุ่นม่านน้ำม่านแรงกระตุ้นการกำจัดกระแสน้ำวนและร่างกายของตู้ทำจากวัสดุสแตนเลสด้วยถาดน้ำสแตนเลส ด้านข้างของตู้ติดตั้งประตูการบำรุงรักษาซึ่งสะดวกสำหรับบุคลากรในการเข้าและบำรุงรักษา
ข้อดี: เลย์เอาต์ง่ายปริมาณอากาศขนาดใหญ่สำหรับการทำให้บริสุทธิ์และการกำจัดฝุ่นประสิทธิภาพการกำจัดฝุ่นสูงและการบำรุงรักษาที่สะดวกสบาย
